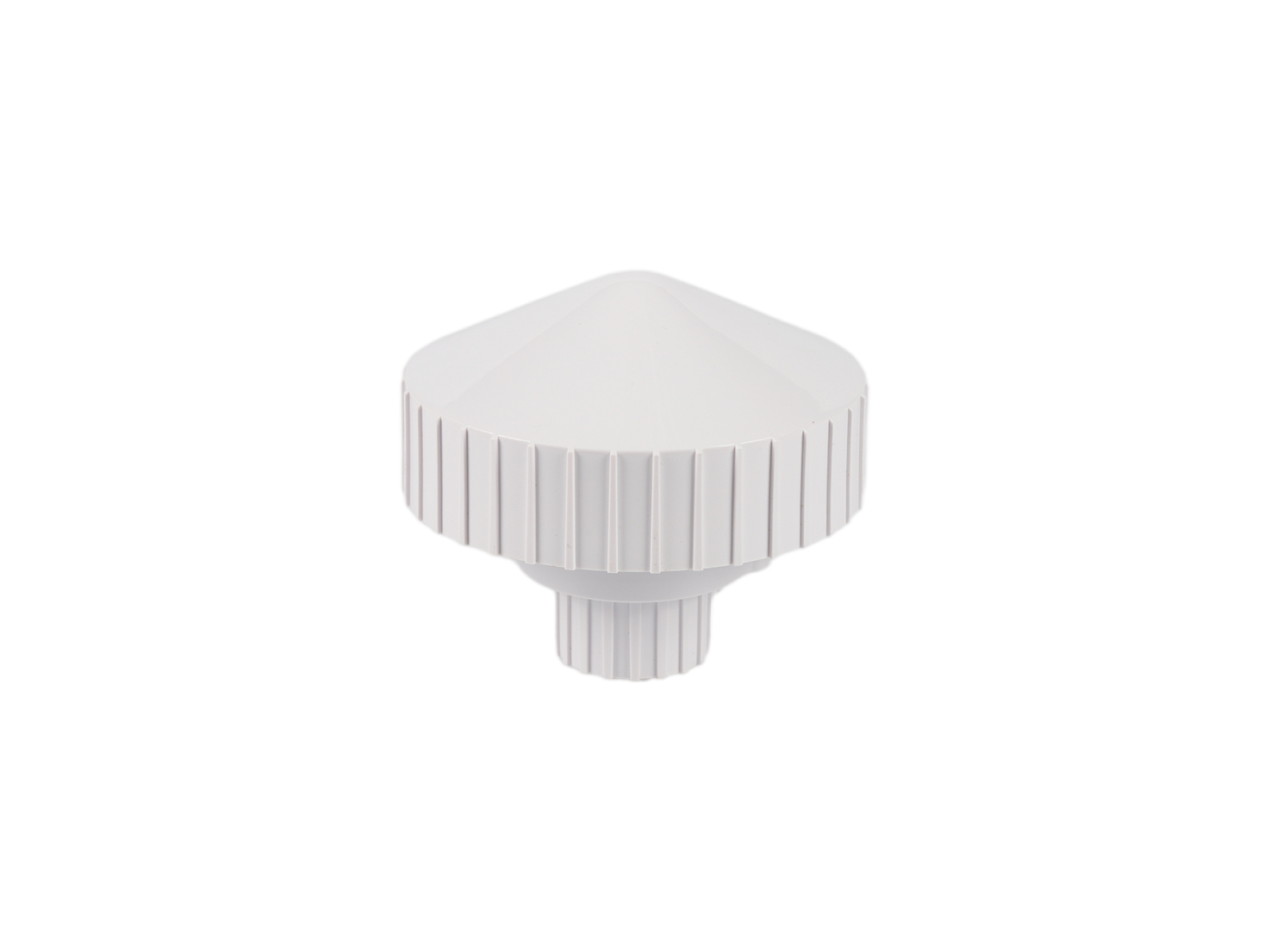

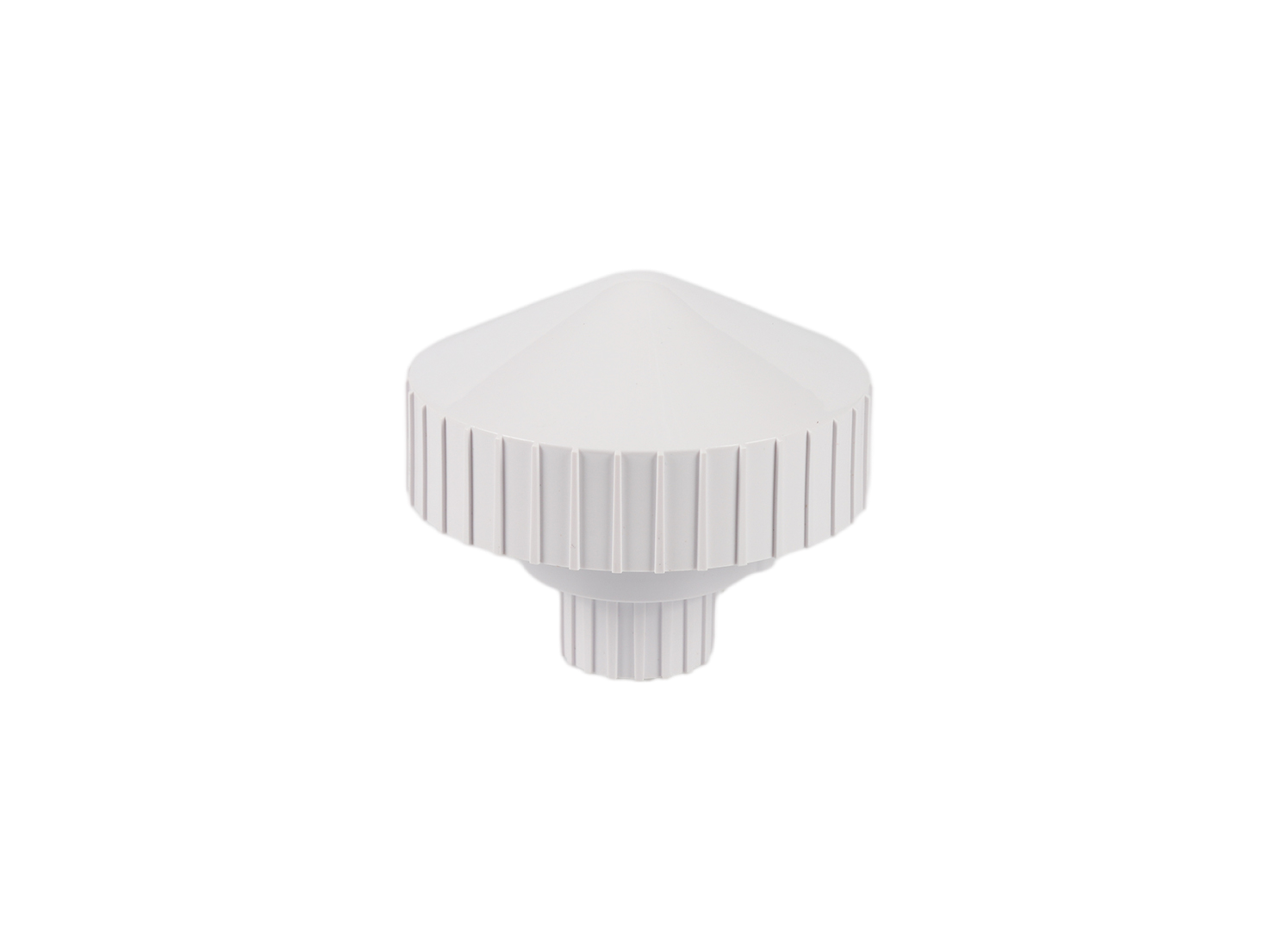

| GNSS天線性能指標 | 頻率 | 1575.42±1.023MHz 1561.098±2.046MHz |
|---|---|---|
| GNSS天線性能指標 | 阻抗 極化 天線軸比 前后比 方向圖 3dB 波束寬度 LNA 輸出 1dB 壓縮點 帶外抑制 帶內增益平坦度 輸出駐波 最高增益 噪聲系數 | 右旋圓極化 <3dB >10dB 110±10° >-10dBm（僅 LNA） f0=1568±50MHz：50dBc min f0=1568±100MHz：65dBc min 1575.42±1.023MHz : <1dB 1561.098±2.046MHz : <1dB 1.5 4dBi <2dB |
| GNSS天線性能指標 | 大信號阻塞（在這些情況下接收機能正常工作） 有源增益 工作電壓 工作電流 | 在偏離中心頻率 100MHz 的頻率上加 0dBm 大信號時，天線帶內增益變化小于 2dB； 在偏離中心頻率 60MHz 的頻率上加-10dBm 大信號時，天線帶內增益變化小于 2dB； 在偏離中心頻率 50MHz 的頻率上加-20dBm 大信號時，天線帶內增益變化小于 2dB； 38±2dB 3V～8V ≤40m |
| 結構特性 | 接頭形式 外殼尺寸 | N-K型 φ102*93mm |
| 可靠性 |
工作溫度 存儲溫度 工作濕度 靜電 雷擊浪涌 防護等級 | -40℃∽+85℃ -45℃∽+85℃ 90%（非凝結） IEC61000-4-2 標準4級 IEC61000-4-5標準，5KA差模 8/20us±5次 IP67 |
